TCH不锈钢磁力泵 第三代无泄漏磁力泵
TCH第三代无泄漏磁力泵
型号意义 TCH80-65-160
T 企业代号
C 磁力驱动
H 标准化工泵
80 进口口径80mm
65 出口口径65mm
160 叶轮名义直径160mm
名称: TC不锈钢磁力泵/ CQB不锈钢磁力泵/无泄漏磁力泵/无泄漏泵/甲醇磁力泵
输送介质: 醇,苯,酚,脂,氯等中性或腐蚀性液体
适用行业: 化工,医药,易燃,易爆,易挥发,高危行业
产品特点: 永磁体、无泄漏
结构形式: 卧式、泵与电机直联
口径: 25~125mm
流量: 1.5~120 m3/h
扬程: 10~125m
转速: 1450/2900r/min
工作温度: -20~+200℃
压力等级: 1.6Mpa
功率: 1.1~75KW
材料: 304、304L、316、316L、HC276

一、产品简介:

产品概述:
无泄漏磁力泵(简称:磁力泵)是应用现代磁力学原理,利用永磁体的磁力传动实现扭矩的无接触传递的一种新型泵,也就是电机带动外转子(即外磁钢)总成旋转时,通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转,由于介质封闭在静止的隔离套内,从而达到无泄漏抽送介质的目的,解决了机械传动泵的轴封泄漏,而设计的全密封、无泄漏、无污染、高效节能的新型工业用泵,性能达到国际标准、可替代价格昂贵进口的化工泵。产品优点:
1.TCH无泄漏磁力泵是我公司根据HG/T 2730-2012(磁力驱动离心式化工流程泵自行研发设计全密封、无泄漏、无污染的新型工业用泵;
2.泵体、叶轮和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和精密铸造。具有流道宽、效率高、汽蚀余量性能好、径向力小、尺寸、流道光洁和互换性好等特点;
3.磁铁选用铁氧体磁体、钕铁硼和钐钴,具有良好的磁性,耐高温,不退磁;它的磁能积为28兆高斯奥特斯,可耐受温度的极限是350℃,在常规冷却的条件下,限定其*高使用温度为260℃,可以程度不免退磁,使得磁材料的理论使用寿命高达20年;
4.轴套、滑动轴承采用高耐磨的碳化硅、石墨、四氟等材料,并设置了润滑槽,有效地保证泵的使用寿命;
5.无泄漏,所有密封点采用封闭式静密封密封,通过磁性联轴器驱动,不需要氮气密封,安全、经济和高效,解决了介质泄漏。
6.泵轴向力自平衡结构是利用水力学原理,通过流体压差自动平衡轴向力,滚动轴承的推力盘只是在皖氟龙泵启动和停车瞬间承受不平衡轴向力,能做到在工况点轴向力几乎为零,大大提高了整机运行的稳定性。
7.直联后拉式设计,无需拆卸管道,维修方便。
8.卧式安装,结构紧凑、占地面积小,振动小,噪音低,运行特别平稳;
9.由联轴器传动变成同步拖动,不存在接触和摩擦。功耗小、效率高,且具有阻尼减振作用,减少了电动机振动对泵的影响和泵发生气蚀振动时对电动机的影响;
产品用途:
广泛应用于石油、化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体,尤其适用于易燃、易爆、易挥发、有毒、高温、强酸碱、有机容剂和贵重液体的输送。
性能范围:设计压力:1.6-6.4Mpa、流量:2-900m3/h、扬程:12-200m、功率:1.1-280kw
适用温度: -30~120℃,采用新型材料耐温可达-50~450℃
选装配件:温度监控装置,防空运转装置,泄漏监控装置;
注意事项:当介质比重大于1.3m g/cm3时订货时应说明,禁止空运转,禁止输送含有颗粒或有结晶的介质。

二、结构图:

不锈钢磁力泵结构图

三、性能曲线图:

不锈钢磁力泵性能曲线图

四、性能参数表:

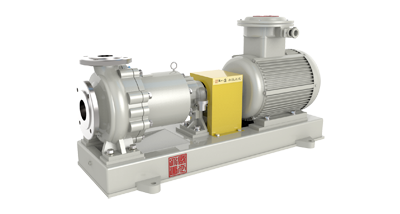

产品实图:

不锈钢磁力泵

衍生产品:

.
