当前位置:首页>> 产品中心 >> 金属化工离心泵  产品详情

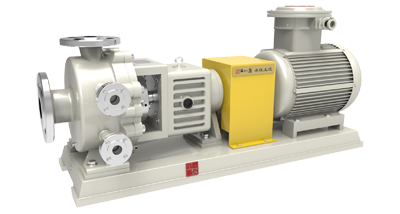

TIG(B)不锈钢高(保)温离心泵
TIB(G)化工保(高)温离心泵,离心泵,高温泵,保温泵
型号意义 TIG(B)80-65-160
T 企业代号
I 国际标准化工离心泵
G 高温型
B 保温型
80 进口口径80mm
65 出口口径65mm
160 叶轮名义直径160mm
名称: TIG不锈钢化工保温泵/IHB化工保温泵/ IHG化工高温离心泵/ 化工离心泵/ISO离心泵/高温碱泵/
输送介质: 中性或有腐蚀性液体
适用行业: 制碱,氯碱,纯碱,石油,化工,冶炼,废水,环保,海化淡化
产品特点: 底脚支撑
结构形式: ISO2858标准、卧式、泵与电机联轴器连接
口径: 25~200mm
流量: ~400 m3/h
扬程: ~125m
转速: 1450/2900r/min
工作温度: -20~+250℃
压力等级: 1.6Mpa
功率: ~110KW
材料: 304、304L、316、316L、2205、HC276

一、产品简介:

产品概述:
TIG(B)不锈钢高(保)温离心泵[简称:高(保)温离心泵]是按照国家标准设计的新技术产品并结合TI泵的工艺设计制造。不锈钢高(保)温泵体设计了双层冷却(保温)装置,可使用液氮、水(蒸汽)对泵体内介质降温(保温),保证了介质在输送过程中不会冷凝、结晶、汽化等现象,而设计的耐高温、保温,高效节能的新型工业用泵,性能达到国际标准,可替代价格昂贵进口化工泵。
产品优点:
1. TIG(B)不锈钢高(保)温离心泵是皖氟龙根据IS02858/GB5662/DIN24256国际标准自行设计研发的耐高(保)温的新型工业用泵,技术指标达到国内外同类产品****水平;
2.泵体、叶轮和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和精密铸造。具有流道宽、效率高、汽蚀余量性能好、径向力小、尺寸准确、流道光洁和互换性好等特点;
2.1. 保温泵泵体和泵盖设计了双层保温装置,可使用蒸气等对泵体内介质保温,保证了介质在输送过程中不会冷凝,结晶,汽化;
2.2. 高温泵泵体和泵盖设计了双层冷却装置,可使用水、氮气等对泵体内介质冷却,确保进入泵内的介质保持在较低的温度
4.机封采用单端面、内装式平衡型波纹管机械密封,设计压力12MPa,设计温度300℃;采用API610标准plan32冲洗方案,密封冷却水压力8.3~8.5Mpa;
5.国际标准轴联后拉式设计,无需拆卸管道,维修方便;
6.卧式安装,振动小,噪音低,运行平稳,国际标准设计,可与标准化工离心泵互换,方便用户更换和使用;
产品用途:
广泛应用于石油、化工、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体,尤其适用于强液、有机容剂和贵重液体的输送。
性能范围:设计压力:1.6Mpa、流量:2-1400m3/h、扬程:20-125m、功率:1.1-400kw
适用温度:水冷:-30~200℃;
注意事项:当介质比重大于1.3mg/cm3时订货时应说明,禁止空运转,禁止输送含有颗粒或有结晶的介质。

二、结构图:



三、性能曲线图:

四、性能参数表:

产品实景
