TIZF氟塑料合金自吸泵
THZF氟塑料合金自吸泵,自吸泵,氟塑料泵,浓酸泵,稀酸泵,碱液泵,氟塑料泵
型号意义 THZF80-65-160
T 企业代号
H 标准化工离心泵
Z 自吸泵
F 氟塑料材质
80 进口口径80mm
65 出口口径65mm
160 叶轮名义直径160mm
名称: THZF氟塑料合金自吸泵/ 氟塑料自吸泵/衬氟自吸离心泵/氟合金自吸离心泵/化工离心自吸泵/耐酸自吸泵/盐酸自吸/硫酸自吸泵
输送介质: 硫酸,盐酸,氢氟酸,王水,溴化物,强腐蚀酸性介质
适用行业: 化工,医药,制酸,氢氟酸,易燃,易爆,易挥发,高危行业
产品特点: 耐酸性 ,强自吸
结构形式: 卧式、泵与电机联轴器连接
自吸高度: 4M
口径: 25~100mm
流量: 1.5~100m3/h
扬程: 5~80m
转速: 2900r/min
工作温度: -20~+120℃
压力等级: 1.6Mpa
功率: 1.1~30KW
材料: 衬氟,氟合金,PTFE,PFA

一、产品简介:

产品概述:
TIZF衬氟自吸泵(简称:自吸泵)是按照国家标准设计的新技术产品并结合TIF泵的工艺设计制造,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等组成。泵启动后在离心力的作用下,吸水室中的剩余液体与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着流速的减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用,性能达到国际标准、可替代价格昂贵进口的化工泵。
产品优点:
1.TIZF衬氟自吸泵是皖氟龙根据IS02858/GB5662/DIN24256国际标准,将离心泵和自吸离心泵性能相结合,自行设计研发的强自吸的新型工业用泵,技术指标达到国内外同类产品****水平;
2.泵体、叶轮和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和模压烧结而成。具有流道宽、效率高、汽蚀余量性能好、径向力小、尺寸准确、流道光洁和互换性好等特点;
3.轴封为内装式单端面机械密封,对磨的密封面可选配:碳化硅、硬质合金等材料,可按要求选配双端面机械密封和外装式机械密封,以达到各种工况要求。
4.国际标准轴联后拉式设计,无需拆卸管道,维修方便;
5.卧式安装,振动小,噪音低,运行平稳,国际标准设计,可与标准化工离心泵互换,方便用户更换和使用;
6.气液混合自吸式设计,具有强自吸功能,自吸高度可达4m;
产品用途:
广泛应用于石油、化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体,尤其适用于高温、强酸碱、有机容剂和贵重液体的输送。
性能范围:设计压力:1.6Mpa、流量:2-120m3/h、扬程:20-80m、功率:1.1-37kw
适用温度:-30~120℃,采用新型材料耐温可达180℃;
注意事项: 禁止空运转,禁止输送含有颗粒或有结晶的介质。

二、结构图:

三、性能曲线图:

四、性能参数表:

型号 流量 杨程 效率 蚀量 进口x出口 自吸 转速 功率 质量
m3/h m % m mm 高度m 时间s r/min kw kg
TIZF25-25-125 1.5 22 10 3 25x25 1 180 2900 2.2 65
3.6 20 20
6 16 30
TIZF40-50-125 5 22 35 3 40x50 1 180 2900 3 47
8 20 42
12 17 40
TIZF40-50-160 5 32 24 3.5 40x50 3 150 2900 4 160
8 30 48
12 28 45
TIZF50-50-125 8 22 35 3 50x50 1 180 2900 3 47
12 20 42
15 17 40
TIZF50-50-160 8 32 24 3.5 50x50 3 150 2900 4 160
12 30 48
15 28 45
TIZF50-32-200 8 52 24 3.5 50x32 3 150 2900 7.5 210
12 50 35
15 43 32
TIZF50-32-250 8 82 20 4 50x32 3 150 2900 15 320
12 80 26
25 65 39
TIZF65-50-160 15 32 40 4 65x50 3 200 2900 7.5 210
25 30 55
35 27 48
TIZF65-50-200 15 47 30 4 65x50 3 180 2900 11 300
25 45 42
35 38 44
TIZF65-50-250 15 72 30 4 65x50 3 180 2900 18.5 440
25 70 41
35 65 42
TIZF80-65-160 35 32 54 4.5 80x50 3 150 2900 11 284
50 30 58
60 25 48
TIZF580-50-200 35 47 45 4.5 80x50 3 180 2900 15 330
50 45 53
60 42 46
TIZF80-50-250 35 72 45 5 80x50 3 180 2900 30 550
50 70 50
60 65 43
TIZF100-80-160 65 32 54 6 100x80 3 250 2900 18.5 390
100 30 60
110 26 54
TIZF100-80-200 65 46 48 6 100x80 3 250 2900 30 500
100 45 55
110 40 48

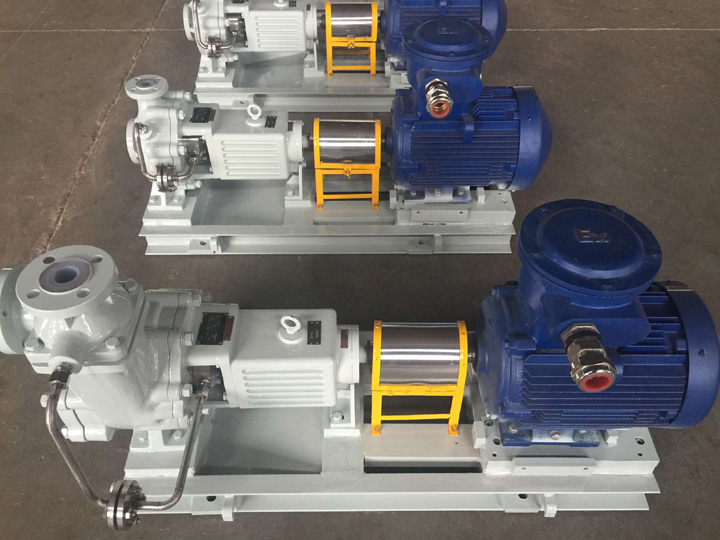

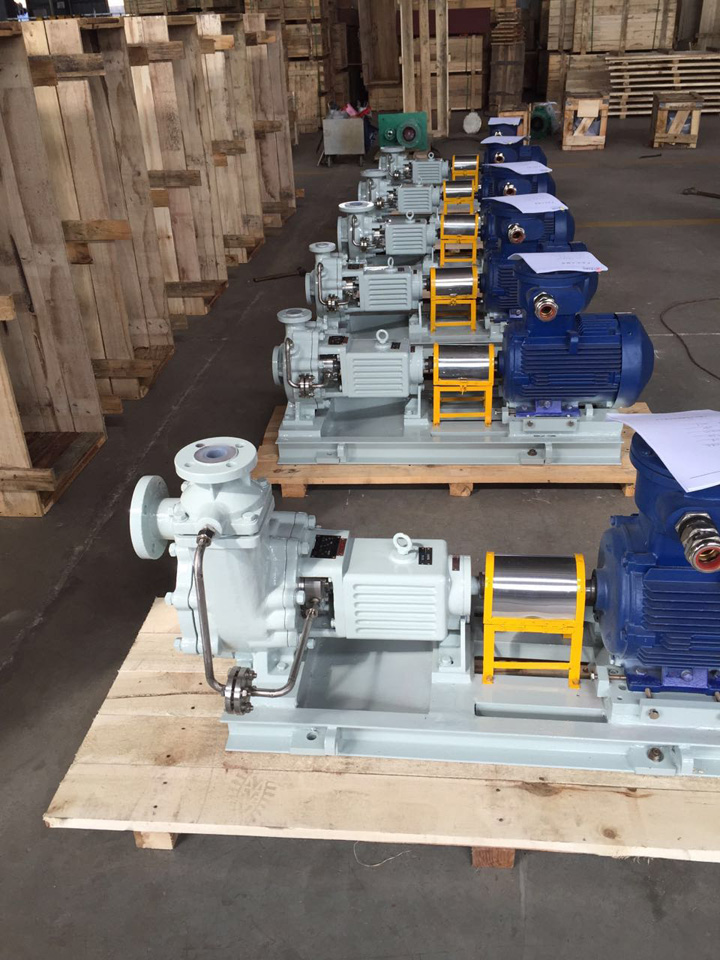

产品实图:
