当前位置:首页>> 产品中心 >> 工程塑料泵系列  产品详情
TMU-ZK耐腐耐磨砂浆泵
TMU-ZK耐腐耐磨砂浆泵,耐腐耐磨泵,砂浆泵,工程塑料泵,碱液泵
名称: TMU-ZK工程塑料离心泵/ 耐腐耐磨离心泵/UHB—ZK耐腐耐磨离心泵/FUB工程塑料离心泵/耐酸离心泵/盐酸离心泵/硫酸离心泵/稀硫酸泵/盐酸泵/脱硫泵
输送介质: 硫酸,盐酸,氢氟酸,王水,碱性,浆料,颗粒等强腐蚀酸性介质
适用行业: 化工,医药,制酸,环保,冶炼等行业
产品特点: 耐酸碱性 ,浆料,颗粒,液下深度可调
结构形式: 卧式、泵与电机联轴器连接
口径: 25~300mm
流量: 1.5~2000m3/h
扬程: 5~80m
转速: 2900r/min
工作温度: -20~+100℃
压力等级: 1.6Mpa
功率: 1.1~315KW
材料: UHPE,超高分子量聚乙稀

一、产品简介:

产品概述:
TMU-ZK工程塑料耐腐耐磨离心泵是按照国家标准设计,采用超高分子量聚乙烯工程塑料制作,既具有优异的耐腐性,又具有非常好的耐磨性和优良的抗冲击性能,能适应各种不同的工况条件的泵,如输送酸、碱性清液或料浆、腐蚀性矿浆,污水等。该泵既耐腐蚀又耐磨损,使用范围十分广泛,特别适用于含固量高的腐蚀性介质(含固体颗粒的重量浓度≤20%,固体颗粒直径≤1.0mm),该泵的适用温度≤95℃材料改进可达:120℃。
产品优点:
1、强大的耐磨性:过流部件全部采用钢衬超高分子量聚乙烯(UHMW-PE)制造,超高分子量聚乙烯(UHMW-PE)的耐磨性居塑料之首,比尼龙66(PA66)、聚四氟乙烯(PTFE)高4倍,是碳钢、不锈钢耐磨性的7-10倍。
2、强大的耐冲击性:超高分子量聚乙烯的冲击强度位居通用工程塑料之首,是(丙烯腈/丁二烯/苯乙烯)共聚物(ABS)的5倍,且能在零下196℃下保持稳定,这是其它任何塑料所没有的特性。
3、优良的耐腐蚀性:该泵在一定温度和浓度范围内能耐各种腐蚀性介质(酸、碱、盐)及有机溶剂,安全可靠,无毒素分解:该泵所采用超高分子量聚乙烯(UHMW-PE)化学性能极其稳定,因此亦适合在食品行业使用。
4、耐腐耐磨,一泵多用,酸碱类清液料浆均适用。
5、泵体为钢衬超高分子量聚乙烯结构,衬里厚度为8~20mm,该泵应用了衬塑****技术,和其它同类泵相比较,具有衬里层抗热变形性能好,耐开裂,防脱落,使用温度高等优势。
6、密封:K型动力密封和机械密封。
7、适用介质:浓度80%以下硫酸,50%以下硝酸,各种浓度的盐酸,液碱,既适用清液也适用料浆。
产品用途:
1、硫酸磷肥业:稀酸、母液、污水、海水、氟硅酸,磷酸料浆等介质的输送。
2、有色金属冶炼业:特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼的各种酸液,腐蚀性矿浆,料浆(压滤机配用)电解液,污水等介质输送。
3、化工及其它企业:各种硫酸、盐酸、碱性、油类的清液或料浆。钛白粉、铁红粉生产,各种染料、颜料生产,非金属矿产加工等行业。
4、氯 碱 业:盐酸、液碱、电解液等。
5、水处理业:纯水、高纯水、污水(皮革污水、电镀污水、电子污水、造纸污水、纺织污水、食品污水、生活污水、制药业污水等等)。
6、钢铁企业:酸洗系统的硫酸、盐酸岗位、带杂质的污水。
7、湿式脱硫循环泵:能同时适用碱性、酸性、腐蚀性岗位。
8、煤碳工业、煤化工中的腐蚀性液体、煤浆的输送。
性能范围:设计压力:1.6Mpa、流量:2-3000m3/h、扬程:12-125m、功率:1.5-750kw
适用温度:-20~90℃,采用新型材料耐温可达180℃;
注意事项: 当介质比重大于1.3mg/cm3时订货时应说明,禁止空运转。

皖氟龙镶衬的材质有:
钢玉陶瓷、烧结碳化硅、浇注型碳化硅、微晶玻璃、高铬合金、聚氨酯、橡胶、塑料合金等材料。部分图例如下:


选型原则:
     1.选择衬层材质时,化学适应性是****原则,如果耐磨性好,耐化学性不合适,也不能选;(客户如需选型,请与本公司技术部联系,****在专业人员的指导下选型。)
2.耐磨适应性必须服从于化学适应性,在以上的基础上,再考虑产品的经济性,因此TMU型泵的选用,须遵循耐化学性、耐磨性、经济性,三位一体、三者统一的原则。

 材质优缺点


编号 材料 优点 缺点
1 微晶玻璃 耐磨性极好 难成型,难加工
2 硅化硅 耐腐耐磨性均很好 价高,较脆,易碎,低温冲击易开裂
3 耐磨陶瓷 耐腐耐磨性均很好 价格适中,较脆,易碎,低温冲击易开裂
4 不锈钢合金 高温时耐磨性明显优于超高分子量聚乙烯 造价相对较高,耐腐性较差
5 超高分子量聚乙烯 耐腐耐磨性均较好 当温度较高的(温度>85℃),磨蚀较严重的岗位,
如高温浸出,耐磨性明显下降
6 氟塑料 耐强酸碱液体 当温度较高的(温度>120℃),磨蚀较严重的岗位,
如高温浸出,耐磨性明显下降

二、结构图:

三、性能曲线图:

四、性能参数表:

规格型号 流量
m3/h
扬程
m
进口
mm
出口
mm
气蚀余量
m
转速
r/min
功率
kw
重量
Kg
TMU-ZK40-20 5 22 40 32 3 2900 3 100
10 20
12 18
TMU-ZK40-30 5 32 40 32 3 2900 4 105
10 30
12 27
TMU-ZK50-20 12 22 50 40 3 2900 4 130
20 20
25 17
TMU-ZK50-30 12 32 50 40 3 2900 5.5 150
20 30
25 28
TMU-ZK65-20 20 13 65 50 3.5 2900 5.5 150
30 20
35 18
TMU-ZK65-30 20 32 65 50 3.5 2900 7.5 150
30 30
35 18
TMU-ZK65-50 20 52 65 50 3.5 2900 15 280
30 50
35 47
TMU-ZK65-80 15 82 65 50 4.5 2900 18.5 450
25 80
35 72
TMU-ZK80-35 30 37 80 65 3.5 2900 15 260
45 35
55 30
TMU-ZK80-20 35 22 80 65 4 2900 11 250
50 20
60 17
TMU-ZK80-30 35 32 80 65 3.5 2900 15 250
50 30
60 25
TMU-ZK80-50 35 52 80 65 4 2900 18.5 280
50 50
55 45
TMU-ZK80-80 35 82 80 65 5 2900 18.5 540
50 80
60 72
TMU-ZK100-35 50 37 100 80 4 2900 18.5 345
60 35
80 30
TMU-ZK100-50 50 52 100 80 4 2900 22 380
60 50
70 45
TMU-ZK100-40 70 45 100 80 4 2900 30 440
100 40
110 35
TMU-ZK125-28 70 32 125 100 5 2900 30 400
140 28
150 22
TMU-ZK150-30 120 34 150 125 4 1450 45 840
250 30
300 26
TMU-ZK200-25 240 28 200 150 5.5 1450 75 1180
400 25
500 20
TMU-ZK200-32 240 39 200 150 5.5 1450 75 1180
400 32
500 26
TMU-ZK250-32 480 35 250 200 7.4 1450 132 1680
800 32
960 28
TMU-ZK250-50 480 53 250 200 7.6 1450 200
800 50
960 46
TMU-ZK300-32 760 35 300 250 9.5 1450 200
1200 32
1440 28
TMU-ZK300-50 760 53 300 250 9.6 1450 315
1200 50
1440 46
TMU-ZK350-32 1100 35 350 350 6.7 1450 250
1600 32
1920 27
TMU-ZK350-50 1100 53 350 350 6.7 1450 400
1600 50
1920 45
TMU-ZK400-30 1000 35 400 350 6.2 980 280 4000
1500 30
2000 23
TMU-ZK500-20 3000 25 500 500 7.1 735 350 5200
3600 20
3800 18
TMU-ZK500-50 1600 60 500 450 7.1 980 500 5000
2500 50
1825 25
TMU-ZK600-20 2500 27 600 500 6.4 585 315 6500
2400 17
3600 20
TMU-ZK600-30 4000 33 600 500 7.2 735 750 6500
4500 30
5000 26
TMU-ZK600-50 2500 55 600 500 6.4 735 750 6500
3000 50
3700 40

安装示意图

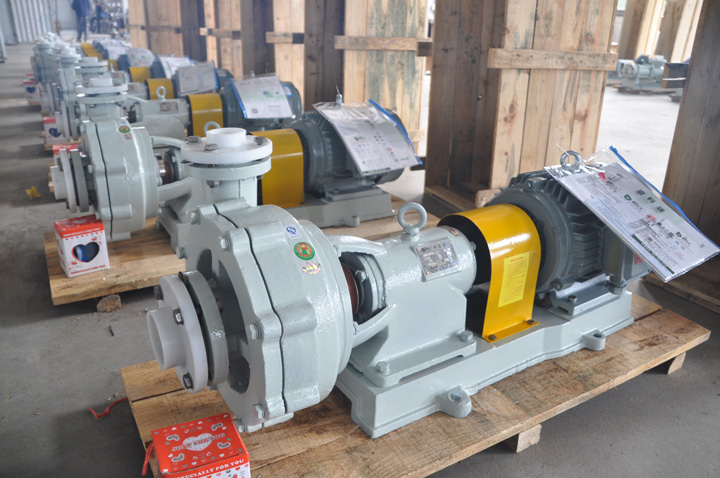

产品实景
