当前位置:首页>> 产品中心 >> 石墨泵系列  产品详情

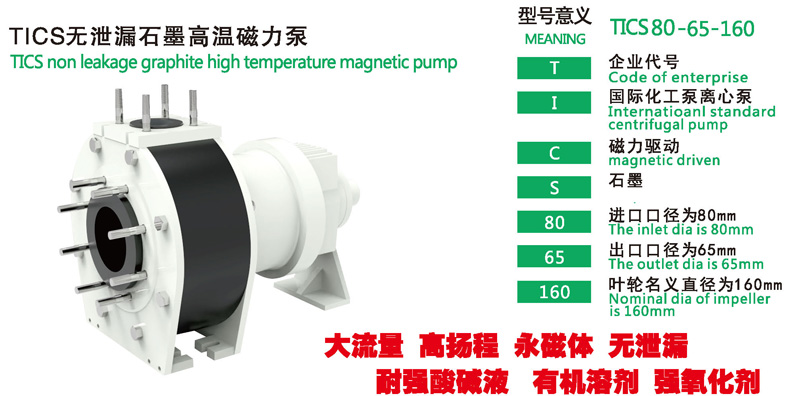

型号意义 TICS80-65-160
T 企业代号
I 国际化工离心泵
C 磁力驱动
S 石墨
80 进口口径80mm
65 出口口径65mm
160 叶轮名义直径160mm
输送介质: 硫酸,盐酸,氢氟酸,王水,溴化物,苯,酚,脂,氯等强酸性腐蚀性液体
适用行业: 化工,医药,制酸,易燃,易爆,易挥发,高危行业
产品特点: 无泄漏、耐酸
结构形式: 卧式、泵与电机直联
口径: 25~200mm
流量: 1.5~400m3/h
扬程: 10~80m
转速: 1450/2900r/min
工作温度: -20~+120℃
压力等级: 1.6Mpa
功率: 1.1~110KW

一、产品简介:

产品概述:

1.TICS无泄漏石墨磁力泵是我公司自行研发设计全密封、无泄漏、无污染、耐强酸、耐高温的新型工业用泵;

2. 泵壳整体石墨材料,厚度20mm-50mm,对夹式设计,金属支撑,限制了全塑石墨泵壳受热轴向膨胀和受压轴向压缩性,克服了泵体产生压缩变形、冷缩变形等导致机械性能不稳定的缺点,采用CFD计算机流体力学设计水力部件进行模块设计和模压成型,应能承受高速高压液体的冲刷,且能够承受瞬时热冲击的影响,具有高抗汽蚀能力、尺寸****、流道光洁、互换性好,有效地提升了石墨耐腐耐磨泵的运行稳定性。

3,内转子叶轮采用全石墨内包****工艺,磁钢采用钐钴永磁体,耐高温320度;

4.隔离套,泵轴,轴套,口环采用SSIC材料,耐高温,耐强酸,不会出现传统磁力泵泵轴断裂的问题,并设置了润滑槽,有效地保证泵的使用寿命;

5.石墨是一种耐强酸,耐高温的材料,可输送强酸性等腐蚀性高温介质; 密封采用封闭式静密封,解决了介质泄漏。

7.无需独立润滑和冷却水,降低了能耗。

8.直联后拉式设计,无需拆卸管道,维修方便。

9.卧式安装,结构紧凑、占地面积小,振动小,噪音低,运行特别平稳;

10.由联轴器传动变成同步拖动,不存在接触和摩擦。功耗小、效率高,且具有阻尼减振作用,减少了电动机振动对泵的影响和泵发生气蚀振动时对电动机的影响;

设计

•单级、石墨磁力驱动化工离心泵。

•尺寸和性能参数符合EN22858/ISO2858/ISO5199。

•重载型的水平设计、无密封、无漩涡电流。

产品用途:用于化工、医药、石油化工、磷酸,蒸发,环保行业输送强酸性高温的腐蚀性的、有危害的、被污染的或洁净的介质。

TICS系列被认为:

•适用于困难的操作条件下的介质

•不锈钢不足以抵抗其腐蚀的介质

•用于替代昂贵的稀有金属(哈氏全合金,蒙乃尔、钽等)制成的泵

•用于高温的强酸性介质或其他有毒害性的介质 •特别适用于高温盐酸,高温硫酸,高温混合酸及强酸性高温介质;

性能范围:设计压力:1.6mpa;

口径:25mm~400mm;

流量:5~1000m3/h;





三、性能参数表:

型号 转速
r/min
流量
m3/h
扬程
m
效率
汽蚀余量 m

进口X出口
mm

电机功率
kw

整机质量
kg
TICS25-20-125 2900 1.5 22 18 2.5 25×20 1.1 27
2 20 20 2.5
3.2 18.5 24 3
TICS25-20-160 2900 1.5 34.3 19 2.5 25×20 1.5 36
2 32 22 2.5
3.2 29.6 25 3
TICS25-20-200A 2900 1.5 42 28 2.5 25×20 3 51
2 40 32 2.5
3.2 38 30 3
TICS25-20-200 2900 1.5 52.5 18 2.5 25×20 3 51
2 50 20 2.5
3.2 48 22 3
TICS25-20-250A 2900 1.5 62 26 2.5 25×20 5.5 63
2 60 30 2.5
3.2 58 28 3
TICS25-20-250B 2900 1.5 72 26 2.5 25×20 7.5 63
2 70 30 2.5
3.2 68 28 3
TICS25-20-250 2900 1.5 82 12 2.5 25×20 7.5 63
2 80 18 2.5
3.2 78.5 26 3
TICS32-20-125 2900 2 22 20.5 2.5 32×20 1.5 30
3.2 20 20 2.5
5.5 18.5 18 3
TICS32-20-160 2900 2 34.3 20.5 2.5 32×20 2.2 35
3.2 32 20 2.5
5.5 29.6 18 3
TICS32-20-200A 2900 2 42 25 2.5 32×20 4 61
3.2 40 24 2.5
5.5 38 21.5 3
TICS32-20-200 2900 2 52.5 32 2.5 32×20 4 61
3.2 50 36 2.5
5.5 48 34 3
TICS32-20-250A 2900 2 62 22 2.5 32×20 7.5 71
3.2 60 26 2.5
5.5 58 28.5 3
TICS32-20-250B 2900 2 72 26 2.5 32×20 7.5 75
3.2 70 30 2.5
5.5 68 28 3
TICS32-20-250 2900 2 82 26 2.5 32×20 7.5 75
3.2 80 30 2.5
5.5 78.5 28 3
TICS40-25-125 2900 4.4 22 16 2.5 40×25 1.5 35
6.3 20 20 2.5
8.3 18.5 23 3
TICS40-25-160 2900 4.4 34.3 30 2.5 40×25 3 40
6.3 32 31 2.5
8.3 29.6 32 3
TICS40-25-200A 2900 4.4 42 30 2.5 40×25 4 66
6.3 40 31 2.5
8.3 38 32 3
TICS40-25-200 2900 4.4 52.5 26 2.5 40×25 5.5 66
6.3 50 33 2.5
8.3 48 32 3
TICS40-25-250A 2900 4.4 62 20 2.5 40×25 11 95
6.3 60 23 2.5
8.3 58 30 3
TICS40-25-250B 2900 4.4 72 24 2.5 40×25 11 95
6.3 70 28 2.5
8.3 68 28 3
TICS40-25-250 2900 4.4 82 24 2.5 40×25 11 95
6.3 80 28 2.5
8.3 78.5 28 3
TICS50-32-125 2900 7.5 22 43 2 50×32 2.2 44
12.5 20 51 2
15 18.5 49 2.5
TICS50-32-160 2900 7.5 34.3 35 2 50×32 3 61
12.5 32 47 2
15 29.6 47 2.5
TICS50-32-200A 2900 7.5 42 28 2 50×32 7.5 113
12.5 40 39 2
15 38 43 2.5
TICS50-32-200 2900 7.5 52.5 28 2 50×32 7.5 113
12.5 50 40 2
15 48 48 2.5
TICS50-32-250A 2900 7.5 62 23 2 50×32 7.5 180
12.5 60 33 2
15 58 36.5 2.5
TICS50-32-250B 2900 7.5 72 23 2 50×32 11 180
12.5 70 33 2
15 68 36.5 2.5
TICS50-32-250 2900 7.5 82 23 2 50×32 11 180
12.5 80 33 2
15 78.5 36.5 2.5
TICS65-50-125 2900 15 21.8 46 2 65×50 3 80
25 20 56 2
30 18.5 65 2.5
TICS65-50-160 2900 15 35 46 2 65×50 5.5 97
25 32 56 2
30 30 65 2.5
TICS65-40-200A 2900 15 42 41 2 65×40 11 130
25 40 52 2
30 38 53.5 2.5
TICS65-40-200 2900 15 53 34 2 65×40 11 120
25 50 46 2
30 47 50 2.5
TICS65-40-250A 2900 15 62 28 2 65×40 15 203
25 60 39 2
30 58 42.5 2.5
TICS65-40-250B 2900 15 72 28 2 65×40 18.5 203
25 70 39 2
30 68 42.5 2.5
TICS65-40-250 2900 15 82 33 2 65×40 18.5 203
25 80 48 2
30 78 50 2.5
TICS65-40-315A 2900 15 105 28 2.5 65×40 30 345
25 100 39 2.5
30 98 42.5 3
TICS65-40-315 2900 15 127 28 2.5 65×40 30 345
25 125 39 2.5
30 123 42.5 3
TICS80-65-125 2900 30 22.5 52 3 80×65 5.5 125
50 20 65 3
60 18 70 3.5
TICS80-65-160 2900 30 36 60 2.5 80×65 11 137
50 32 64 2.5
60 29 53 3
TICS80-50-200A 2900 30 42 53 2.5 80×50 15 207
50 40 63 2.5
60 38 62 3
TICS80-50-200 2900 30 53 53 2.5 80×50 15 207
50 50 63 2.5
60 47 55 3
TICS80-50-250A 2900 30 62 44 2.5 80×50 22 275
50 60 57 2.5
60 58 59 3
TICS80-50-250B 2900 30 72 44 2.5 80×50 30 275
50 70 57 2.5
60 68 59 3
TICS80-50-250 2900 30 84 48 2.5 80×50 30 275
50 80 56 2.5
60 75 50 3
TICS80-50-315A 2900 30 105 39 2.5 80×50 37 390
50 100 51 2.5
60 98 52.5 3
TICS80-50-315 2900 30 128 39 2.5 80×50 37 390
50 125 51 2.5
60 123 52.5 3
TICS100-80-125 2900 60 24 64 4 100×80 11 193
100 20 65 4.5
120 16.5 63 5
TICS100-80-160 2900 60 36 60 3.5 100×80 15 214
100 32 70 4
120 28 65 5
TICS100-65-200A 2900 60 42 63 3 100×65 18.5 213
100 40 72 3.6
120 38 71 4.8
TICS100-65-200 2900 60 54 63 3 100×65 22 246
100 50 68 3.6
120 47 56 4.8
TICS100-65-250A 2900 60 62 57 3.5 100×65 30 372
100 60 68 3.8
120 58 67 4.8
TICS100-65-250B 2900 60 72 57 3.5 100×65 37 372
100 70 68 3.8
120 68 67 4.8
TICS100-65-250 2900 60 87 60 3.5 100×65 37 372
100 80 68 3.8
120 74.5 67 4.8
TICS100-65-315A 2900 60 105 48 3 100×65 75 685
100 100 62 3.6
120 98 64 4.2
TICS100-65-315 2900 60 133 63 3 100×65 75 685
100 125 65 3.6
120 118 62 4.2
TICS125-100-200 2900 120 57.5 63 4.5 125×100 45 378
200 50 75 4.5
240 44.5 74 5
TICS125-100-250A 2900 120 62 63 3.8 125×100 55 447
200 60 75 4.2
240 58 74 5
TICS125-100-250B 2900 120 72 57 3.8 125×100 75 447
200 70 68 4.2
240 68 67 5
TICS125-100-250 2900 120 87 57 3.8 125×100 75 447
200 80 68 4.2
240 72 67 5
