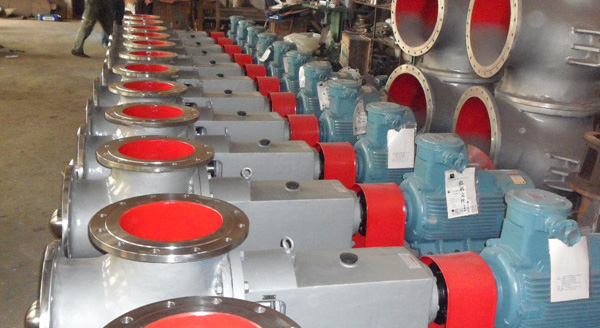

THZWF衬氟轴流泵
THZWF衬氟轴流泵,离心泵

型号意义 THZWF500
T 企业代号
H 标准化工泵
ZW 轴流泵
50 进口口径500mm
名称: THZWFF衬氟轴流泵
输送介质: 中性或有腐蚀性液体或少量颗粒
适用行业: 制碱、制盐发酵行业、冶金,化工,环保,废水,海化淡化,强制蒸发循环
产品特点: 大流量,低扬程,高效
结构形式: 国标、卧式、泵与电机联轴器连接
口径: ~1000mm
流量: 300~12000m3/h
扬程: ~4m
转速: 480/980r/min
工作温度: -30℃~150℃
压力等级: 1.6Mpa

一、产品简介:

耐高温盐酸   高温硫酸  高温混合酸及强酸性高温介质
采用德国****生产制造工艺,突破耐酸耐高温泵领域极限,是国内****拥有合成石墨静压纳米防透工艺制造石墨泵技术,突破国外细分市场垄断和技术避磊,是替代哈氏合金,钛合金等稀有金属合金材料的理想选择。

产品概述:
   THZWFF衬氟轴流泵是我公司自主研发设计的新型耐酸,耐高温,耐腐,耐磨里面轴流泵,采用氟塑料材料(PTFE,ETFE,PFA)制作,是当今世界最****耐腐蚀材料(俗称:塑料王),可输送任意浓(强)度的酸、碱、氧化剂等腐蚀性介质而毫不受损;既具有优异的耐温性,耐腐性,又具有非常好的耐磨性和优良的抗冲击性能,能适应各种不同的工况条件的泵,该泵既耐腐蚀又耐磨损,使用范围十分广泛,特别适用于含固量高,强酸性高温的腐蚀性介质(含固体颗粒的重量浓度≤10%,固体颗粒直径≤1.0mm)。

产品优点:
1. THZWFF衬氟轴流泵是我公司参照GB/T13008标准结合非金属泵的工艺设计制造夹板式衬氟轴流泵,具有耐高温、耐腐、耐磨、机械强度高、高效节能等优点,衬氟轴流泵在-30℃~150℃的恶劣环境下可放心长期使用。
产品优点:
1.衬氟轴流泵是我公司参照GB/T13008标准结合非金属泵的工艺设计制造夹板式石墨轴流泵,具有耐高温、耐腐、耐磨、机械强度高、高效节能等优点,在-30℃~150℃的恶劣环境下可放心长期使用。
2.泵体、叶轮、后盖、轴封箱、轴套、轴保护套、节流环、叶轮罩等过流件主要材料采用PTFE,ETFE,PFA,等材料供不同的工况条件选用。
3.泵壳整体模压氟塑料材料,厚度25mm-50mm,对夹式设计,金属支撑,限制了全塑氟塑料泵壳受热轴向膨胀和受压轴向压缩性****变形,克服了泵体产生压缩变形、冷缩变形等导致机械性能不稳定的缺点,采用CFD计算机流体力学设计水力部件进行模块设计和模压成型,应能承受高速高压液体的冲刷,且能够承受瞬时热冲击的影响,具有高抗汽蚀能力、尺寸****、流道光洁、互换性好,有效地提升了衬氟轴流泵运行稳定性。
4.叶轮采用整体氟塑料材料,内加金属钳件,CFD计算机流体力学设计水力部件进行模块设计和精密加工,保证了可靠的扭矩传递,开式结构,流道优化设计、高效率、低NPSHR值,保证了泵流量及扬程稳定性;
5.泵的密封为集装式双端面耐高温耐腐耐磨机封,可输送含有颗粒,结晶介质。可配置API682标准密封布置和冲洗方案;
5.机封动环、静环采用高耐磨耐温的晶体碳化硅材料或HC276合金,其具有强度高、耐磨性及任性好、抗腐蚀性强,有效地保证泵的使用寿命;
6. 后拉式设计,无需拆卸管道,维修方便;
7. 结构形式:立式、卧式,直联传动、皮带传动、液力偶合、万向节传动。

适用范围强制循环轴流泵适用于:隔膜法烧碱、磷酸、真空制盐、乳酸钙、氧化铝、氯化钙、氯化铵、氯酸钠、制糖、熔盐、造纸、废水等行业的蒸发、浓缩、冷却,为提高设备生产能力,增加换热器的传热系数作强制循环用。特别适用于高温盐酸,高温硫酸,高温混合酸及强酸性高温介质;
性能范围:设计压力:1.6mpa;
口径:250~1000mm;
流量:300~12000m3/h;
扬程:3~5m
功率:7.5~250kw;
使用温度: -30℃~150℃;

二、结构图:



四、性能参数表:

规格
额定流量
Q(m3/h)
流量范围
Q(m3/h)
额定扬程
H(m)
扬程范围
H(m)
转速
N(r/min)
配用电机
Kw
THZWF300I-A
900
500~900
4
3~5
1450
22 ~37
THZWF350I
1200
1000~1500
4
3~5
1450
30 ~45
THZWF450I
2200
1900~2300
4
3~5
980
45 ~75
THZWF500I
2700
2000~3000
4
3~5
740
75 ~110
THZWF600 I
3200
2800~3400
4
3~5
740
90 ~132
THZWF600II
3600
3400~4000
4
3~5
740
90 ~160
THZWF700I
4000
3800~5000
4
3~5
740
110 ~160
THZWF800
7000
6000~8000
4
2.5~6
590
110~200
THZWF900
9000
8000~11000
4
2.5~6
480
132~200
THZWF1000
12000
11000~14000
4
2.5~6
480
160~250
THZWF1100
15000
14000~17000
4
2.5~6
480
200~300
THZWF1200
18000
17000~20000
4
2.5~6
480
250~350
