THJS石墨化工流程离心泵
THJS石墨离心泵,石墨泵,衬氟石墨泵,石墨轴流泵

型号意义 THJS80-65-160
T 企业代号
H 标准化工离心泵
J 耐腐耐磨离心泵
S 石墨材质
80 进口口径80mm
65 出口口径65mm
160 叶轮名义直径160mm
名称: THJS石墨化工流程离心泵
输送介质: 适用于高温盐酸,高温硫酸,高温混合酸及强酸性高温介质
适用行业: 化工,医药,制酸,氢氟酸,易燃,易爆,易挥发,高危行业
产品特点: 耐温性,耐腐性,又具有非常好的耐磨性和优良的抗冲击性能
结构形式: 卧式、泵与电机联轴器连接
口径: 25~250mm
流量: 5~1600m3/h
扬程: 3-125m
转速: 1450/2900r/min
工作温度: ≤180℃
压力等级: 1.6Mpa
功率: 0.75~250kw

一、产品简介:

产品概述:

THJS石墨化工流程离心泵是我公司自主研发设计的新型耐酸,耐高温,耐腐,耐磨化工流程离心泵,采用石墨材料制作,既具有优异的耐温性,耐腐性,又具有非常好的耐磨性和优良的抗冲击性能,能适应各种不同的工况条件的泵,该泵既耐腐蚀又耐磨损,使用范围十分广泛,特别适用于含固量高,强酸性高温的腐蚀性介质(含固体颗粒的重量浓度≤20%,固体颗粒直径≤1.0mm)。
产品优点:
1. THJS石墨化工流程离心泵是我公司参照JB/T 8688-2013标准结合非金属泵的工艺设计制造夹板式化工流程离心泵,具有耐高温、耐腐、耐磨、机械强度高、高效节能等优点;
2.泵体、叶轮、后盖、轴封箱、轴套、轴保护套、节流环、叶轮罩等过流件主要材料采用浸渍石墨(碳纤,玻纤,铜)等材料供不同的工况条件选用。
3.泵壳整体石墨材料,厚度20mm-50mm,对夹式设计,金属支撑,限制了全塑石墨泵壳受热轴向膨胀和受压轴向压缩性****变形,克服了泵体产生压缩变形、冷缩变形等导致机械性能不稳定的缺点,采用CFD计算机流体力学设计水力部件进行模块设计和模压成型,应能承受高速高压液体的冲刷,且能够承受瞬时热冲击的影响,具有高抗汽蚀能力、尺寸****、流道光洁、互换性好,有效地提升了石墨耐腐耐磨泵的运行稳定性。
4.叶轮采用CFD计算机流体力学设计水力部件进行模块设计和精密铸造,保证了可靠的扭矩传递,其闭式或半开式结构,流道优化设计、高效率、低NPSHR值、互换性好,保证了泵流量及扬程稳定性;
5.泵的密封为集装式双端面耐高温耐腐耐磨机封,可输送含有颗粒,结晶介质。可配置API682标准密封布置和冲洗方案;
6.机封动环、轴套、滑动轴承采用高耐磨耐温的晶体碳化硅,材料,其具有强度高、耐磨性及任性好、抗腐蚀性强,有效地保证泵的使用寿命;
7. 后拉式设计,无需拆卸管道,维修方便;
8. 卧式安装,结构紧凑、国际标准设计,可与标准化工离心泵互换,方便用户更换和使用。
产品用途:
特别适用于高温盐酸,高温硫酸,高温混合酸及强酸性高温介质;
有色金属冶炼业:特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼的各种酸液,腐蚀性矿浆,料浆(压滤机配用)电解液,污水等介质输送。硫酸磷肥业:稀酸、母液、污水、含硅胶的氟硅酸、磷酸料浆等介质的输送;化工及其它企业:各种硫酸、盐酸、碱性、油类的清液或料浆岗位。钛白粉、铁红粉生产,各种染料、颜料生产,非金属矿产加工等行业;氯碱业:盐酸、液碱、电解液等;环保产业、水处理业:纯水,高纯水,污水(皮革污水、电镀污水、电子污水、造纸污水、纺织污水、食品污水、生活污水、制药业污水等),废气、废尘治理中心的喷淋吸收循环泵等;钢铁企业:酸洗系统的硫酸、盐酸岗位、带杂质的污水;火电湿式脱硫循环泵:能同时适用碱、酸、腐蚀性岗位;煤炭工业、煤化工中的腐蚀性液体、煤浆的输送;洗选煤配用泵;其它各业相关类似的工况。
性能范围:
设计压力:1.6mpa;
口径:~300mm;
流量:5~1600m3/h;
扬程:5~80m
功率:0.75~250kw;
使用温度:≤180℃;

二、结构图:

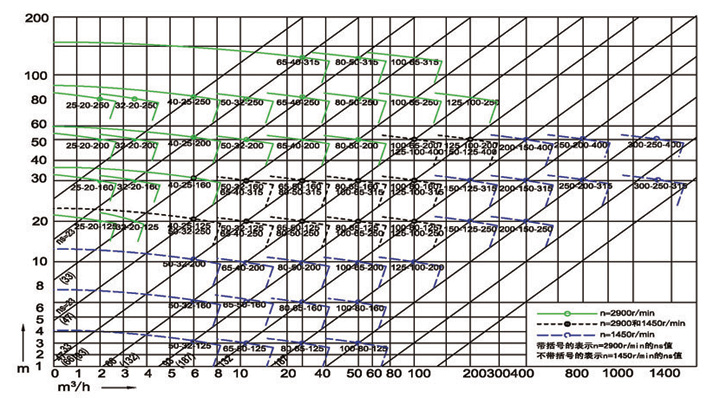

三、性能曲线图:

四、性能参数表:
