石油化工流程磁力泵

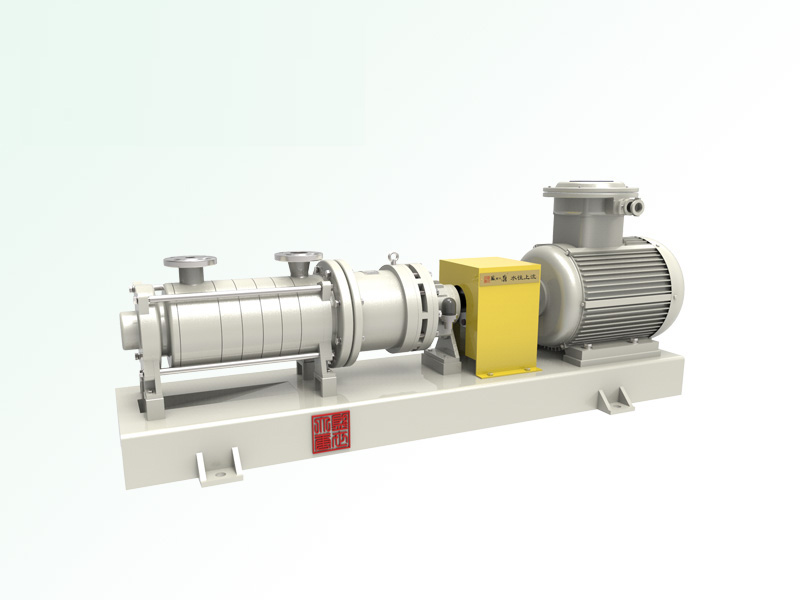

TCD多级磁力泵

文字：[大][中][小] 2025-09-17 浏览次数：34

业务咨询

型号意义	TCD12-50
T	企业代号
C	磁力驱动型
D	多级型
12	进口口径65mm
50	叶轮名义直径50mm
名称：	TCD多级磁力泵/多级无泄漏磁力泵/ 多级无密封磁力泵/ API685磁力泵/无泄漏磁力泵/双层壳体磁力驱动多级离心泵
输送介质：	醇，苯，酚，脂，氯等中性或腐蚀性液体
适用行业：	石油，化工，炼油，煤化工，医药，易燃，易爆，易挥发，高危行业
产品特点：	无泄漏、设计有二次密封
结构形式：	API685-2000标准、卧式、泵与电机联轴器连接
口径：	25～100mm
流量：	2-20m3/h
扬程：	20-400m
转速：	1450/2900r/min
工作温度：	-20～+350℃
压力等级：	1.6-6.4Mpa
功率：	3-160kw
材料：	316L、TA2、HC276

一、产品简介：

产品概述：

TCD无泄漏石油化工流程多级磁力泵是我公司在解决小流量，高扬程的流体输送难题而设计。其结构、水力及磁路设计采用先进新颖技术，****成功地将磁力驱动技术应用于多级磁力离心泵，****解决了大功率，大间隙磁路设计及高工作压力下多级泵的轴向力平衡及静密封问题。同时采用磁力驱动联轴器及轴承失效监控装置的配合，更保障了泵长期安全可靠运行。

产品优点：

1.TCD无泄漏石油化工流程多级磁力泵是我公司根据HG/T 2730-2012.API685-2000自行研发设计卧式径向剖分，外壳为筒形结构，内壳为节段式结构全密封、无泄漏、无污染的流量小、扬程高、体积小新型工业用泵；

2.泵体、内转子、泵盖、叶轮、隔离套和泵轴等过流部件材质可采用304、316、316L、904、TA2、HC276等材质精密铸造成型；

3.泵体和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和精密铸造，应能承受高速高压液体的冲刷，且能够承受瞬时热冲击的影响，具有高抗汽蚀能力、尺寸****、流道光洁、互换性好，保证泵的耐腐蚀性和耐压性；

4.叶轮采用CFD计算机流体力学设计水力部件进行模块设计和精密铸造，保证了可靠的扭矩传递，其闭式结构，流道优化设计、高效率、低NPSHR值、互换性好，保证了泵流量及扬程稳定性；

5.隔离套是采用316L、TA2、HC276等材质及低漩涡隔套设计，隔离套处于一个正弦交变的磁场中，在垂直于磁力线方向的截面上感应出涡电流并转化成热量。可选用高电阻率、高强度的HC276材料制作隔离套，在降低涡流方面效果十分明显，消除所有多余的热量而减少了能耗；具有较高的耐破裂压力、安全系数高，同时将泵腔与外界完全隔离，使泵室完全处于密封状态，是输送过程中达到无泄漏。

6.动环、轴套、滑动轴承采用高耐磨耐温的晶体碳化硅,碳化钨等材料，其具有强度高、耐磨性及任性好、抗腐蚀性强，有效地保证泵的使用寿命；

7.磁块选用钐钴2:17，它的磁能积为28兆高斯奥特斯，可耐受温度的极限是350℃，可以****程度避免退磁，使得磁材料的理论使用寿命高达20年；

8.泵轴向力自平衡结构是利用流体水力学原理，通过流体压差自动平衡轴向力，滚动轴承的推力盘只是在启动和停车瞬间承受不平衡轴向力，能做到在工况点轴向力几乎为零，大大提高了整机运行的稳定性；

9.磁力泵采用双滑动轴承结构，运行更平稳，使介质流通顺畅、滑动轴承的润滑效果****；轴套和滑动轴承中的弹性垫片结构，延长轴承的使用寿命，减少泵的振动，同时避免了由于高温条件引起的滑动轴承胀裂；

10.无泄漏，所有密封点采用封闭式静密封密封，通过磁性联轴器驱动，不需要氮气密封，安全、经济和高效，****解决了介质泄漏；

11. 传动部件滚动轴承采用SKF或NSK油脂润滑免维护轴承。

12. 内循环的冷却和润滑方式，更适宜输送各种流体介质，包括易汽化介质；

13. 根据介质温度选用底脚支承(基本型)和中心支承(高温型)。

产品用途：广泛应用于石油、化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体，尤其适用于易燃、易爆、易挥发、有毒、高温、强酸碱、有机容剂和贵重液体的输送。

性能范围：设计压力：1.6-6.4Mpa、流量:2-20m3/h、扬程：20-400m、功率：3-160kw；

适用温度：-20～120℃，采用新型材料耐温可达-20～400℃；

选装配件：温度监控装置，防空运转装置，泄漏监控装置；

注意事项：当介质比重大于1.3mg/cm3时订货时应说明，禁止空运转，禁止输送含有颗粒或有结晶的介质。

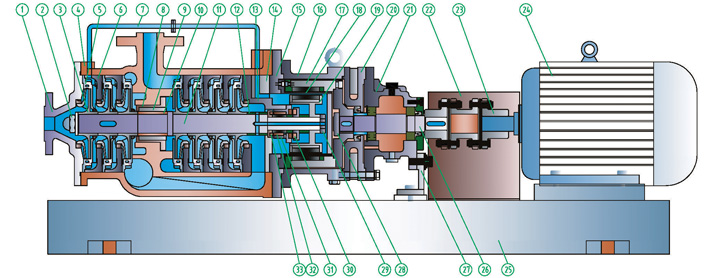

二、结构图：

三、性能参数表：

TCD标准性能表
泵型号		流量(m3/h)	扬程(m)	转速(r/min)	效率(%)	功率(kW)		必需汽蚀余量NPSHr(m)
泵型号		流量(m3/h)	扬程(m)	转速(r/min)	效率(%)	轴功率	电机功率	必需汽蚀余量NPSHr(m)
TCD1.6-50	2		100	2950	13	3.35	7.5	2
	3		150			5.03	11
	4		200			6.07	15
	5		250			8.38	15
	6		300			10.05	18.5
	7		350			11.73	22
	8		400			13.4	22
TCD3-43	2	3	86	2950	13.5	5.2	7.5	2
	3		129			7.8	11
	4		172			10.4	15
	5		215			13	18.5
	6		258		12	17.6	22
	7		301			20.5	30
	8		344			23.4	30
	9		387			26.3	37
	10		430			29.3	37
TCD6-25	3	6.3	75	2950	33	3.9	5.5	2.5
	4		100			5.2	7.5
	5		125			6.5	11
	6		150			7.8	11
	7		175			9.1	15
	8		200			10.4	15
	9		225			11.7	15
	10		250			13	18.5
	11		275			14.3	18.5
	12		300			15.6	22
TCD6-43	2	6	86	2950	21	6.7	11	2
	3		129			10	15
	4		172			13.4	18.5
	5		215			16.7	22
	6		258			20.1	30
	7		301			23.4	30
	8		344			26.8	37
	9		387			30.1	37
	10		430			33.4	45
TCD10-40	2	10	80	2950	33	6.6	11	2.3
	3		120			9.9	15
	4		160			13.2	18.5
	5		200			16.5	22
	6		240			19.8	30
	7		280			23.1	30
	8		320			26.4	37
	9		360			29.7	37
	10		400			33	45
TCD12-25	3	12.5	75	2950	42	6.08	7.5	2
	4		100			8.1	11
	5		125			10.1	15
	6		150			12.2	15
	7		175			14.2	18.5
	8		200			16.2	22
	9		225			18.3	22
	10		250			20.3	30
	11		275			22.3	30
	12		300			24.3	30
TCD12-50	3	12.5	150	2950	28	18.2	30	2.7
	4		200			24.3	30
	5		250			30.4	37
	6		300			36.5	45
	7		350			42.5	55
	8		400			48.6	55
	9		450			54.7	75
	10		500			60.8	75
	11		550			66.8	90
	12		600			72.9	90
TCD25-30	3	25	90	2950	50	12.2	15	2.9
	4		120			16.3	22
	5		150			20.4	30
	6		180			24.5	30
	7		210			28.6	37
	8		240			32.7	45
	9		270			36.8	45
	10		300			40.8	55
TCD25-50	2	25	100	2950	40	17	22	2.9
	3		150			25.5	37
	4		200			34	45
	5		250			42.5	55
	6		300			51	75
	7		350			59.5	75
	8		400			68	90
	9		450			76.6	110
	10		500			85.1	110
TCD46-30	3	46	90	2950	58	19.4	30	3.5
	4		120			25.9	37
	5		150			32.4	45
	6		180			38.9	55
	7		210			45.3	55
	8		240			51.8	75
	9		270			58.3	75
	10		300			64.8	90
TCD46-50	2	46	100	2950	51	24.6	30	3.5
	3		150			36.8	45
	4		200			49.1	75
	5		250			61.4	75
	6		300			73.7	90
	7		350			85.9	110
	8		400			98.2	132
	9		450			110	132
	10		500			122	160
	11		550			135	160
	12		600			147	185
TCD85-45	2	85	90	2950	56	37	45	4.2
	3		135			55	75
	4		180			74	90
	5		225			93	110
	6		270			112	160
	7		315			130	160
	8		360			149	185
	9		405			167	220
TCD85-80	2	85	160	2950	53	70	90	4.4
	3		240			104	132
	4		320			139	185
	5		400			174	220
	6		480			208	250
	7		560			243	315
TCD155-30	3	155	90	1480	63	60	75	3.6
	4		120			80	110
	5		150			100	132
	6		180			120	160
	7		210			140	185
	8		240			160	200
	9		270			180	220
	10		300			200	250
TCD280-43	2	280	86	1480	65	100	132	4
	3		129			151	185
	4		172			201	250
	5		215			250	315
